Teste: conta-giros por meio de sinal do estator

Motinhas peladas também podem ter um conta-giros ou tacômetro estético no painel. Uma das formas, baseia-se no sinal AC (tensão alternada) proveniente do estator, através disso, pode-se programar um microcontrolador para contar as rotações desse estator.

Conta-giros: funcionamento teórico

Após a medição desse sinal AC, efetua-se as conversões necessárias de modo a obter a relação de giros do motor. A partir disso, por meio de um software adequado, programa-se a sequência de operações de acordo com o resultado obtido pelo microcontrolador.

O sinal de saída do microcontrolador pode ser obtido por LEDs, LCD, ou até remotamente por meio de interfaces sem fio.

Diagrama esquemático do hardware de teste

O programa de teste

O código foi feito para o microcontrolador PIC16F628A. Após a montagem do hardware, foi gravado no microcontrolador através do gravador K150. O qual foi necessário para conclusão do projeto. O programa foi feito em linguagem C.

Explicação resumida:

#INT_EXT
void EXT()
{
i++;
}

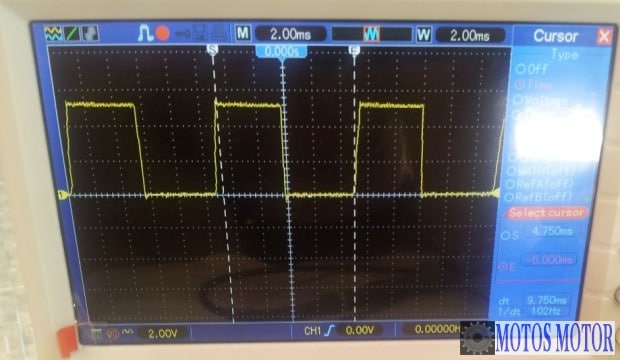

// A função acima incrementa pulsos na variável “i” a cada interrupção ou sinal de amplitude positiva no pino RB0 do microcontrolador, o qual pode ser observado na imagem em anexo.

#INT_TIMER2
void TIMER2_isr(void)
{
rpm = i*60;
i=0;
}
// A cada tempo programado, a função acima multiplica os pulsos contidos na variável “i” por 60 para se obter a rotação por minuto – dependerá de cada modelo de estator. Logo, o resultado pode ser aplicado na saída do microcontrolador.



Imagens

*Este projeto foi desenvolvimento pessoal, não comercial e o compartilhamento pode ser modificado a qualquer momento sem aviso. Não há garantia de funcionamento e a tentativa de reproduzi-lo é de responsabilidade de cada executor.
